DM-TH-225CH恒温恒湿试验机
满足标准：
性能指针符合GB5170、2、3、5、6-95《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求
电工电子产品基本环境试验规程 试验A：低温试验方法GB 2423.1-89 (IEC68-2-1)
电工电子产品基本环境试验规程 试验B：高温试验方法GB 2423.2-89 (IEC68-2-2)
电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法GB/T 2423.3-93（IEC68-2-3）
电工电子产品基本环境试验规程 试验Da：交变湿热试验方法GB/T423.4-93(IEC68-2-30)
控制方式与特色：
平衡调温控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于湿热损耗量，故能长期稳定的使用。
一、 性能：指气冷式在室温20℃，空载时
1.1型号：参照下表
1.2内箱尺寸：参照下表
| 恒温恒湿试验机DM-TH-225CH | 试验室空间 W600XH750XD500mm |
1.4温度波动度：±0.5℃
1.5温度偏差：≤±2℃
1.6升温时间：约4度/min分钟(空载非线性)
1.7降温时间：约1度/min分钟(空载非线性)
1.8湿度范围：20%～98%R.H.
1.9湿度波动度：±3%R.H.
1.10湿度偏差：≤3%

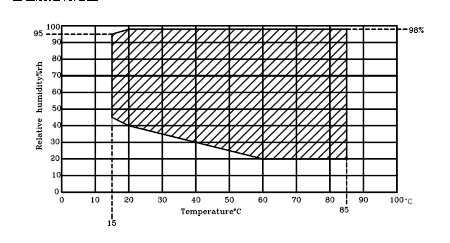

1.11温湿度控制范围：
二、 结构及材质：
A.内箱材质:不锈钢板(SUS #304 1.0mm厚)
B.外箱材质:不锈钢板经雾化处理 (SUS #304 1.0mm厚)
C.保温材质:硬质Polyurethane发泡及玻璃棉
D.送风循环系统:
(1) 90W马达
(2)不锈钢加长轴心
(3)多翼式扇叶(SIRCCO FAN)
E.箱门: 单片门，单窗口，左开，把手在右手边
(1)窗口270x360x40mm 3层真空层
(2)平面嵌入式把手
(3)后钮:SUS #304
三、冷冻系统：
A.压缩机:法国原装进口全密式压缩机
B.冷媒:环保冷媒R404A
C.冷凝器:鳍片式附散热马达
D.蒸发器:鳍片式多段式自动负载容量调整
E.其他附件: 干燥剂,冷媒流量窗口，修理阀
F.膨胀系统：容量控制之冷冻系统
四、控制系统：
原装韩国进口，全中文液晶7寸显示LCD触摸式面板，画面对谈式输入数据, 温湿度同时可程控，曲线显示，设定值/显示值曲线。可分别显示多种警报，故障发生时可通过屏幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以数据形式显示于屏幕上．
1.控制器规格:
a.精度: 温度±0.1℃＋1digit 、湿度±1%RH＋1digit
b.分辨率:温度±0.1,湿度1%R.H.
c.温度斜率:0.1～9.9可设定
d.具有上下限待机及警报功能
e.温湿度入力信号选择PT 100Ω×2（干球及湿球）
f.温湿度变换出力:4～20MA
g.6组P.I.D控制参数设定,P.I.D自动演算,干湿球自动更正
2.画面显示功能:
a. 触摸式输入, 屏幕直接显示选项
b.温湿度设定（SV）与实际（PV）值直接显示（英文表示）
c.可显示目前执行程序号码,段次,剩余时间及循环次数
d.运转累计时间功能
e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能
f.具单独程序编辑画面, 直接输入温湿度及时间
3.程序容量及控制功能:
a.可使用的程序组:最大100组
b.可使用的记忆容量:共5000SEGMENTS
c.可重复执行命令:每一个命令可达9999次
d.程序之制作采对谈式,具有编辑、清除、插入等功能
e.SEGMENTS时间设定0～530Hour59Min
f.具有断电程序记忆,复电后自动启动并接续执行程序功能(可保存10年以上)
g.程序执行时可实时显示图形曲线
h.具有日期,时间调整功能
i.按键及画面锁定（LOCK）功能
五、标准配置：
A. 电源线4.0 mm²x3蕊
B. USB导出端子一个
C. 不锈钢SUS #304方型冲孔钢板置物架2片
D. 不锈钢可调整间距40mm置物架轨道2组
E. 11W节能照明窗口灯一支
F. 机体左侧ψ50mm测试孔1个附不锈钢孔盖1只,硅胶塞头1只。
G. 标准测试用不织布1片
H. 控制器使用说明书一套，操作说明书一套
六、其他要求：
1． 联机软件
2． 风冷式降温系统
七、周围环境：
(1).可容许使用温度范围0~35℃
(2).性能保证范围：5~35℃
(3).相对湿度：不大于85%
(4).大气压：86～106Kpa
(5).周围无强烈振动
(6).无阳光直接照射或其他热源直接照射
(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有极端的倾斜.
八、加湿用水供水条件：纯净水
九、使用电源： 225L(380 6.0kw 22A)
十、估价除外的专案：
1.设置场所的准备工程.
2.输入侧电气设备
3.输入侧电气配线工程.
4.自然排水配管工程.
5.排水口
设备主要电器配件附后：
| 序号 | 零件名称 | 产地 | 品牌 | 序号 | 零件名称 | 产地 | 品牌 |
| 1 | 温湿度控制器 | 韩国 | UMPC990 | 20 | 冷媒流量调节阀 | 美国 | 霍尼韦尔 |
| 2 | 压缩机 | 法国 | 原装进口 | 21 | 平面把手 | 日本 | 大昌 |
| 3 | 冷媒 | 美国 | 联兴 | 22 | 冷凝器 | 台湾 | 高力 |
| 4 | 真空防爆玻璃 | 台湾 | 专丰 | 23 | 超温保护器 | 韩国 | TOS |
| 5 | 蒸发器调节阀 | 丹麦 | DANFFOSS | 24 | 防爆灯 | 飞利浦 | 荷兰 |
| 6 | 膨胀阀 | 丹麦 | DANFFOSS | 25 | S．S．R | 台湾 | 扬名 |
| 7 | 过滤器 | 台湾 | 冠亚 | 26 | 电磁阀 | 丹麦 | DANFFOSS |
| 8 | 载止阀 | 丹麦 | DANFFOSS | 27 | 压力控制器 | 丹麦 | DANFFOSS |
| 9 | 油分离器 | 意大利 | CASTEL | 28 | 避震软管 | 美国 | PACKLESS |
| 10 | 蒸发器 | 日本 | 双菱日出 | 29 | 油压控制器 | 丹麦 | DANFFOSS |
| 11 | 热继电器 | 韩国 | LG | 30 | 交流接触器 | 中国 | 正泰 |
| 12 | 时间继电器 | 台湾 | CKC | 31 | 交流继电器 | 日本 | 和泉 |
| 13 | 电源总开关 | 日本 | 富士 | 32 | 超温保护器 | 韩国 | 彩虹 |
| 14 | 接触开关 | 台湾 | 天得 | 33 | 固态继电器 | 美国 | 快达 |
| 15 | 循环马达 | 台湾 | 东元 | 34 | 干烧保护器 | 意大利 | CASTEL |
| 16 | 温湿度传感器 | 荷兰 | VAISALA | 35 | 水压调节阀 | 台湾 | 志鼎 |
| 17 | 加热器 | 台湾 | 台仪 | 36 | 风轮 | 台湾 | 尚煜 |
| 18 | 内箱材质（不锈钢） | 日本 | 大仓 | 37 | RO反渗透纯水机 | 台湾 | 霍重（选购） |
| 19 | 保温材质 | 日本 | 大仓 |

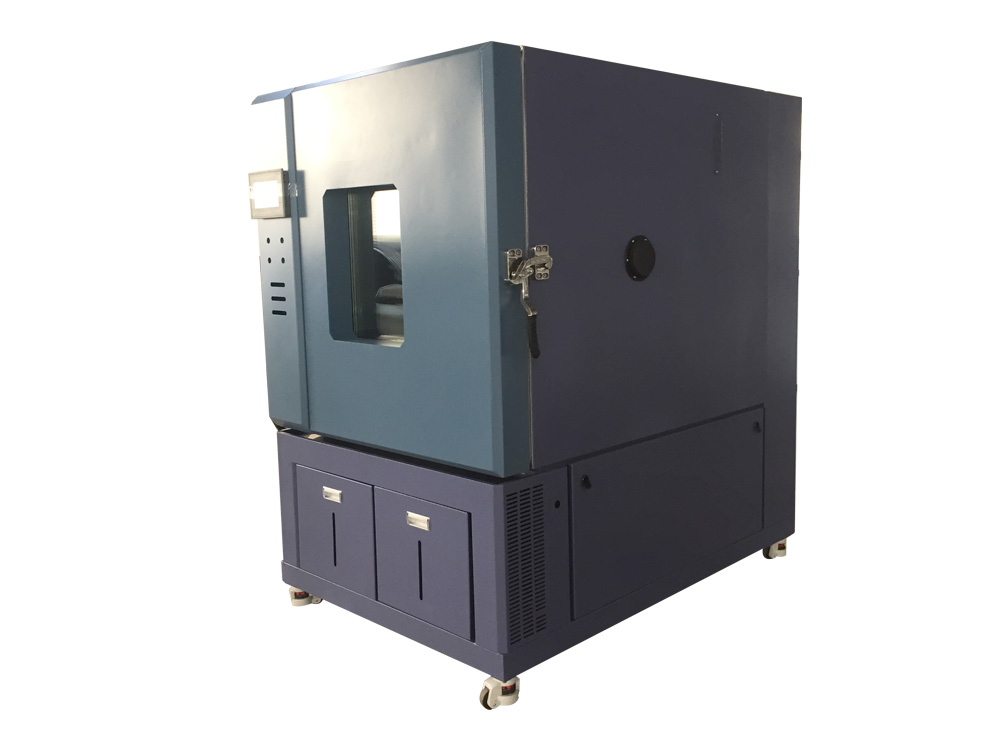

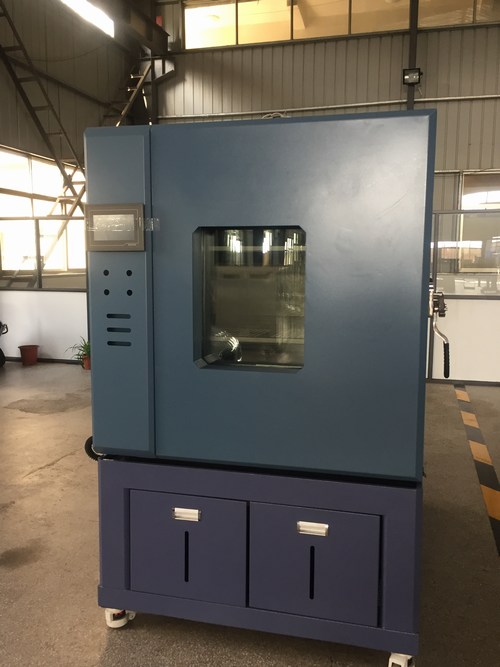

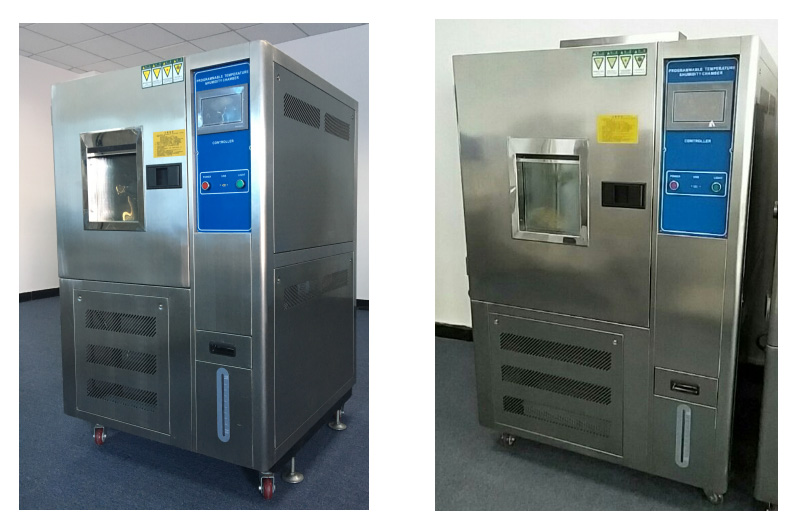

外形参考图：
